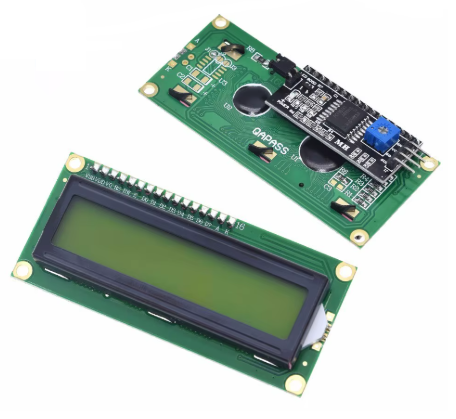

LCD 16×2 ekranas su I2C adapteriu (žalias)

Original price was: 9,40 €.Current price is: 8,99 €.

16×2 simbolių skystųjų kristalų (LCD) ekranas su ryškiu žaliu fonu ir integruotu I2C moduliu. Skirtas tekstinės informacijos atvaizdavimui, naudojant tik 2 duomenų linijas. Puikiai tinka Arduino, Microbit projektams.

Pridėti į pageidavimus

Aprašymas
Specifikacijos

Aprašymas

LCD 16×2 (1602) yra vienas populiariausių ekranų tarp elektronikos entuziastų. Skaičiai 16×2 reiškia, kad ekranas gali atvaizduoti 2 eilutes teksto, kurių kiekvienoje telpa po 16 simbolių (iš viso 32 simboliai).

Šis modelis komplektuojamas su jau prilituotu I2C adapteriu, kuris yra svarbus norint sutaupyti vietos ant jūsų valdiklio plokštės. Vietoj standartinio 16 kontaktų jungimo, jums reikės tik 4 laidų: dviejų maitinimui ir dviejų duomenų perdavimui (SDA/SCL).

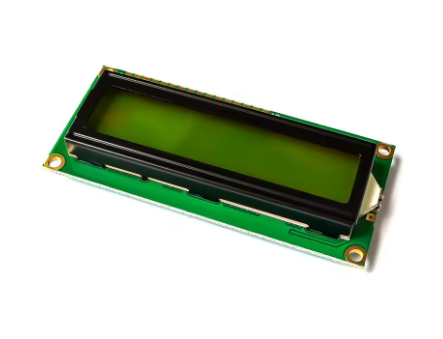

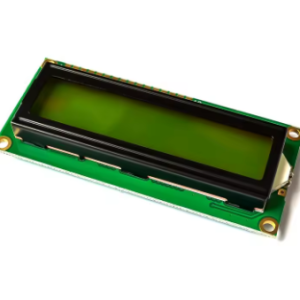

Žalias fono apšvietimas užtikrina puikų simbolių matomumą tiek dienos šviesoje, tiek tamsioje aplinkoje. Modulio galinėje dalyje esantis mėlynas potenciometras leidžia tiksliai sureguliuoti teksto ryškumą (kontrastą), kad simboliai būtų matomi kuo aiškiau.

Prijungimas (Pinout)

VCC: +5V maitinimas

GND: Įžeminimas

SDA: I2C duomenų linija

SCL: I2C takto linija

Parametras	Reikšmė
Simbolių formatas	16 stulpelių x 2 eilutės (16×2)
Fono spalva	Žalia (Green)
Teksto spalva	Juoda
Sąsaja	I2C / IIC (Serial)
Darbinė įtampa	5V DC
Valdiklis	HD44780 (suderinamas)
Adapterio mikroschema	PCF8574
I2C Adresas	Dažniausiai 0x27 arba 0x3F
Kontrastas	Reguliuojamas potenciometru

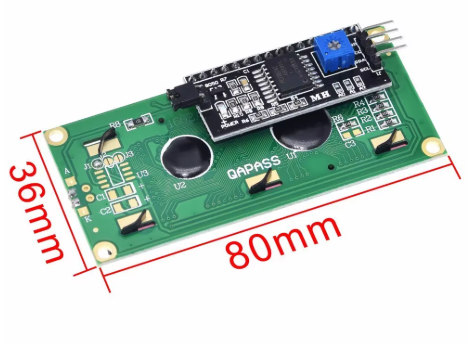

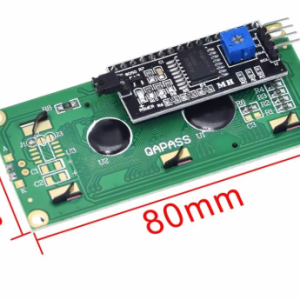

Modulio matmenys	~ 80mm x 36mm x 19mm
Simbolio dydis	2.95 x 4.35 mm
